在stm32单片机上使用printf

对于C语言的初学者来说,最熟悉的大概是printf输出函数了,STM32单片机一般使用C语言编程,那么如何在STM32单片机中使用printf呢

准备工作

硬件

这里使用STM32F401CCUx作为演示

jlink——用于烧录单片机以及串口通信测试

软件

STM32CubeMX

Keil

(基于HAL库进行开发)

串口调试助手

关于串口调试助手

串口调试助手建议下载微软应用商店里的,名字就是叫串口调试助手

image-20201119081033946

图标就是这个样子

FAQ

  • 为什么我的微软应用商店打不开?

  • 因为种种我也不知道什么原因,微软的服务器在部分网咯下访问速度十分缓慢(装vs2019的小盆友应该能够感受到,所以建议使用手机热点开流量下载,这样会快一些

开始抄代码配置您的printf函数

背景知识

在stm32单片机中,printf函数是无法打印到控制台的。为了让这个函数能实现打印功能,我们必须要把这个函数重定向,让它重定向到串口中,把要输出的内容打印到串口中。为此需要以下几步。

新建一个工程

(老玩家请跳过)

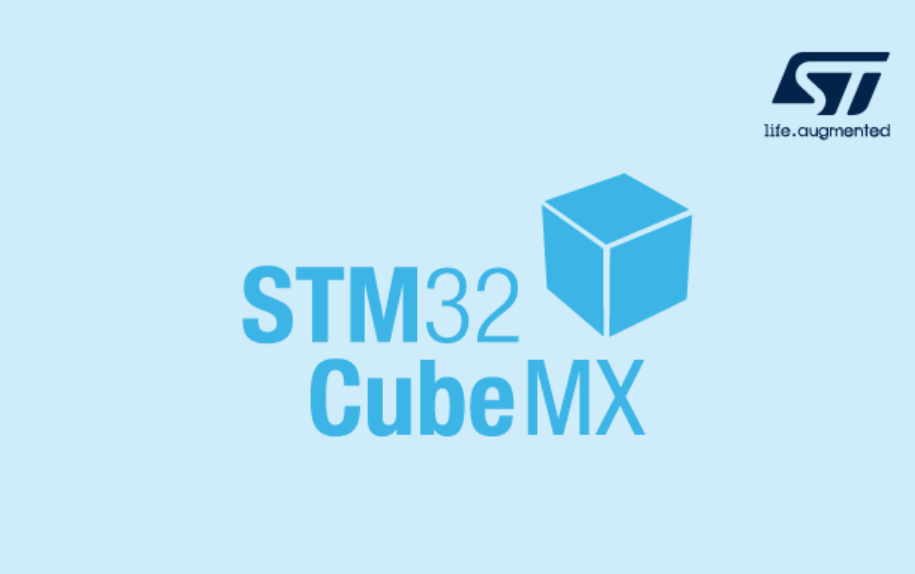

首先打开STM32CubeMX

image-20201119081658850

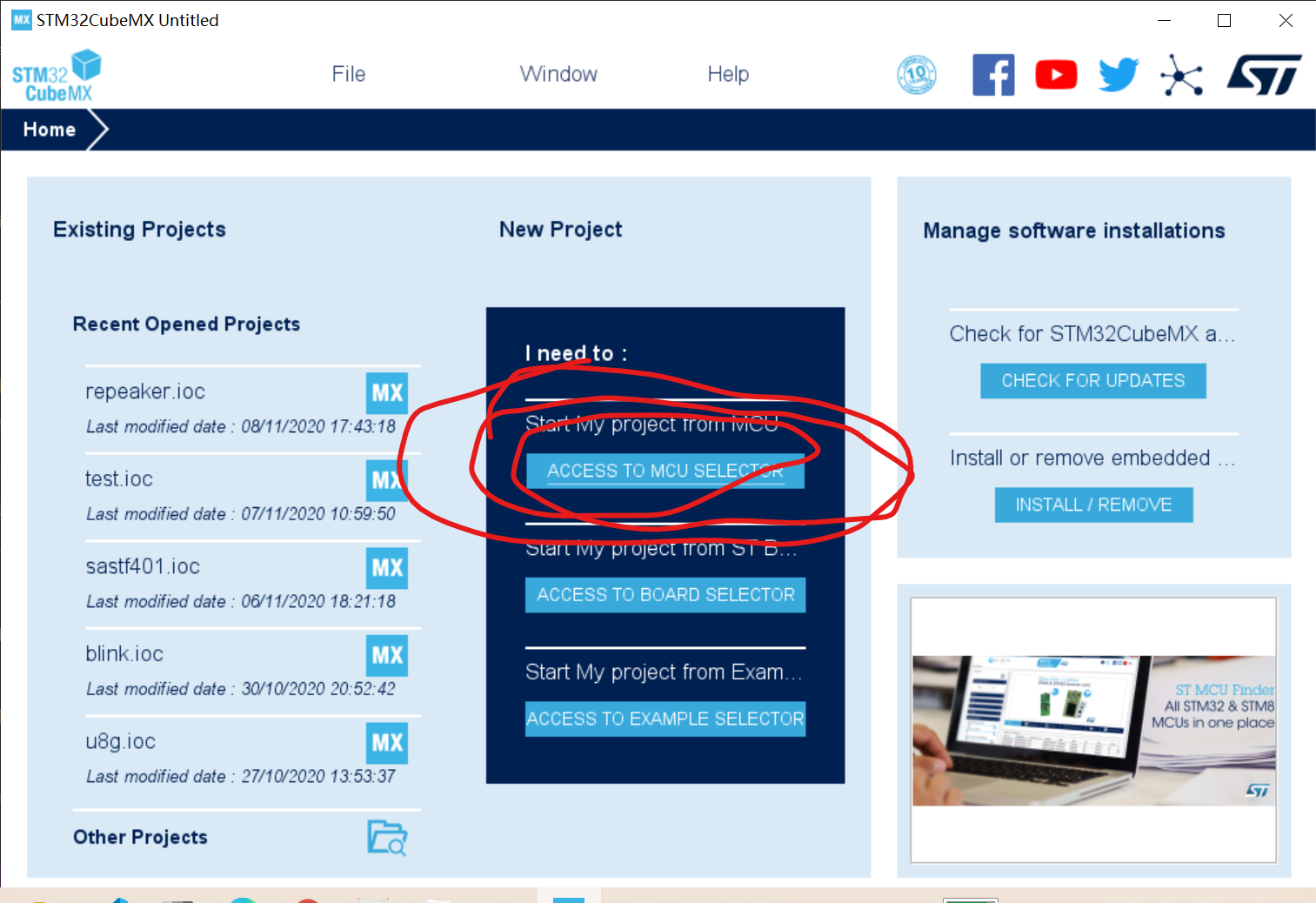

点击画圈部分新建一个工程

image-20201119081804461

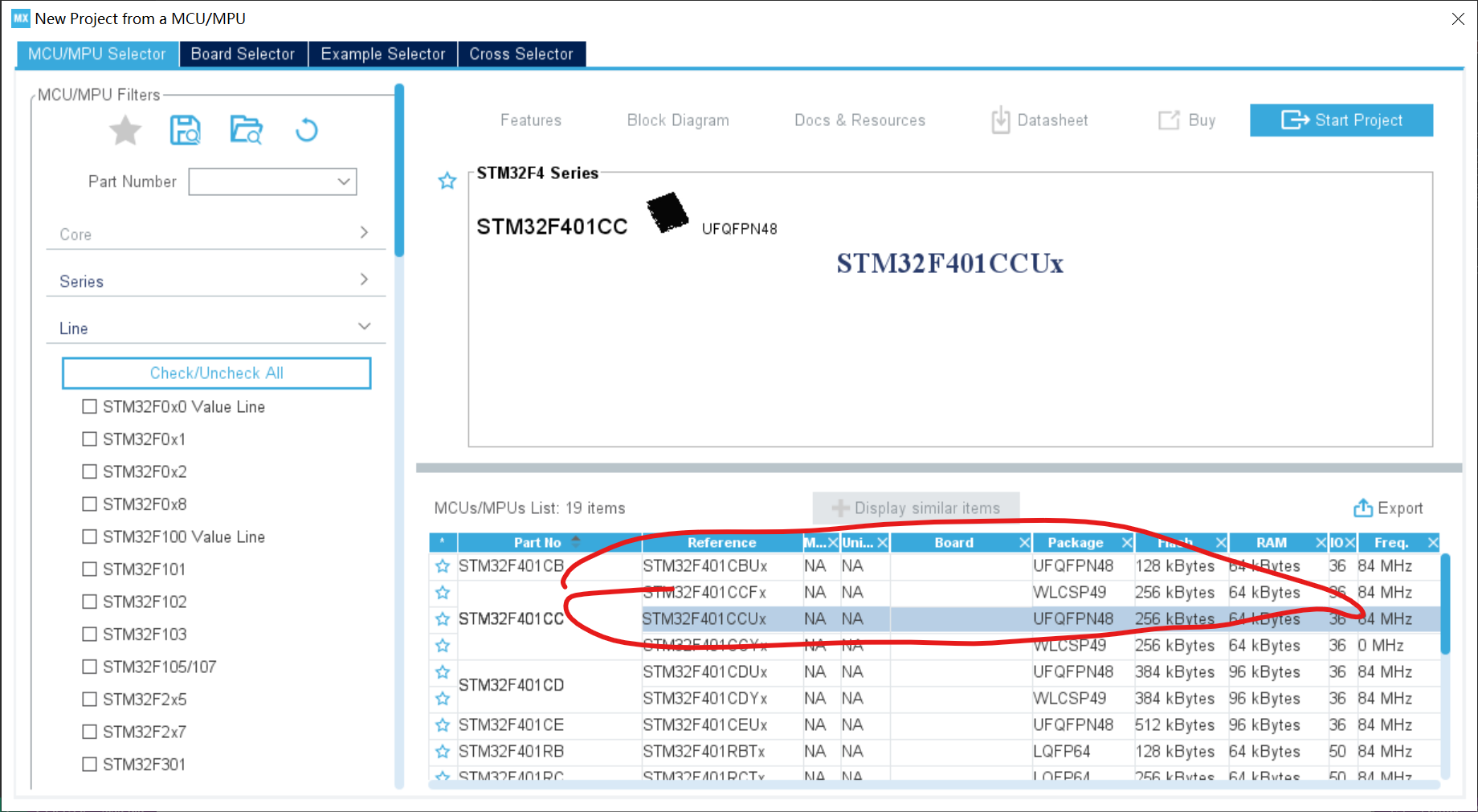

选择我们要用的开发板STM32F401CCUx

image-20201119082114912

之后开始配置时钟

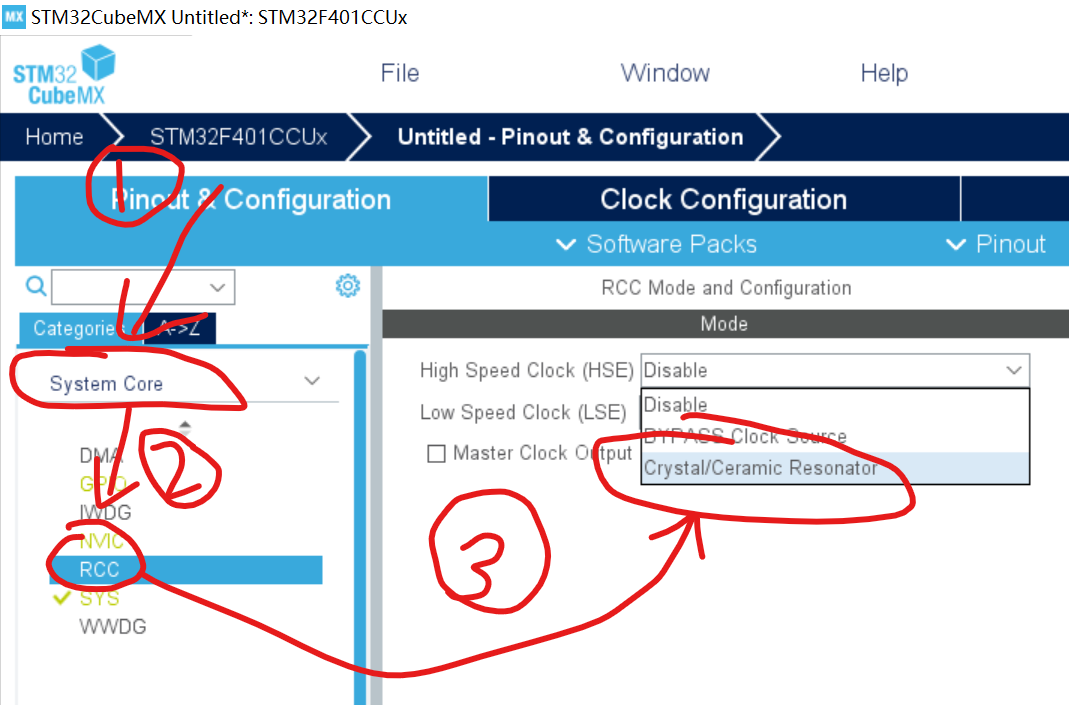

先打开高速陶瓷晶振

image-20201119083719006

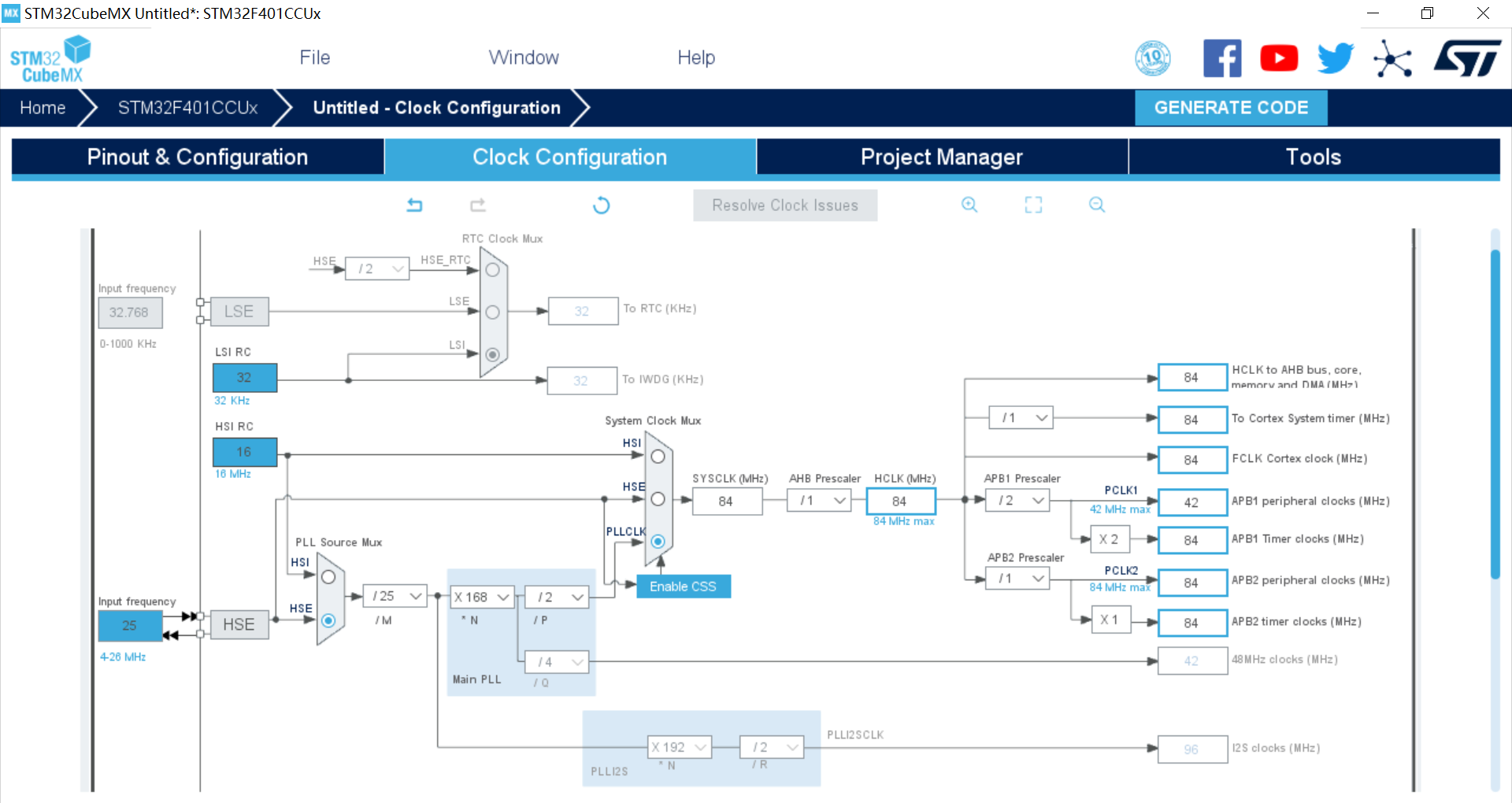

找到上方的Clock Configuration

配置时钟,配置成果如图

image-20201119083907695

配置串口

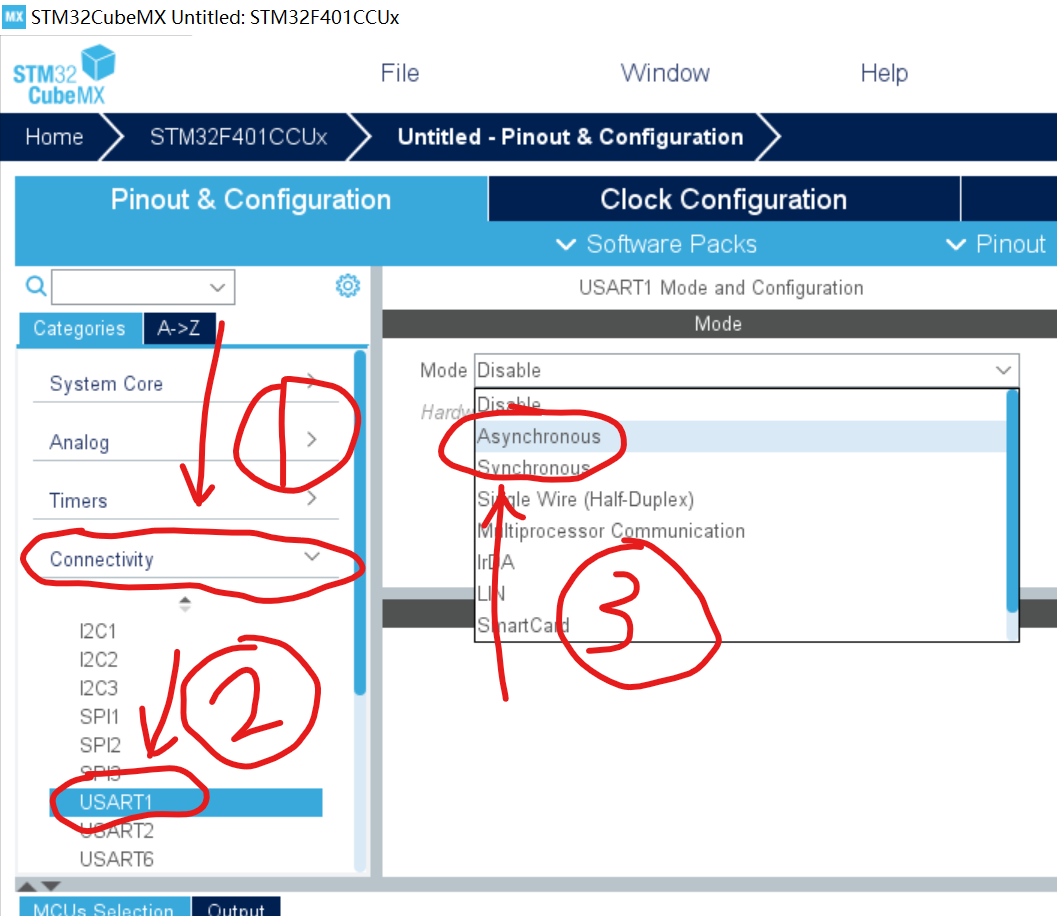

打开它的1号串口(请确保您的PA9和PA10引脚未被占用,后面会作说明)

image-20201119082402308

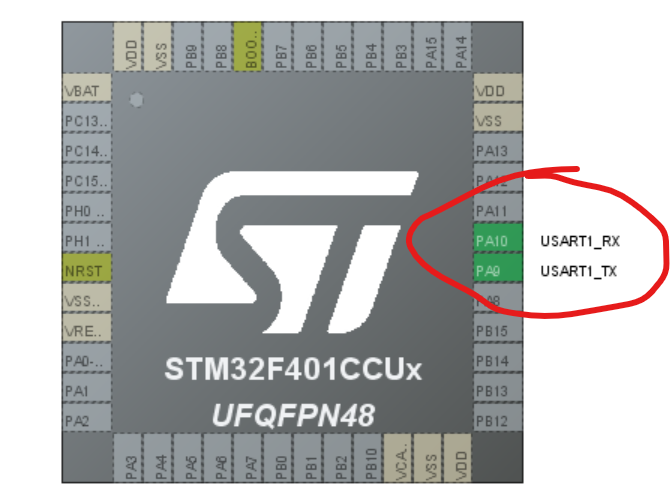

之后您会在右边的芯片示意图上看到串口1的引脚被占用,表示串口1已开启

image-20201119082612484

即可知PA9和PA10为串口1的引脚,PA9为TX,PA10为RX,请记住这个引脚名,之后需要使用

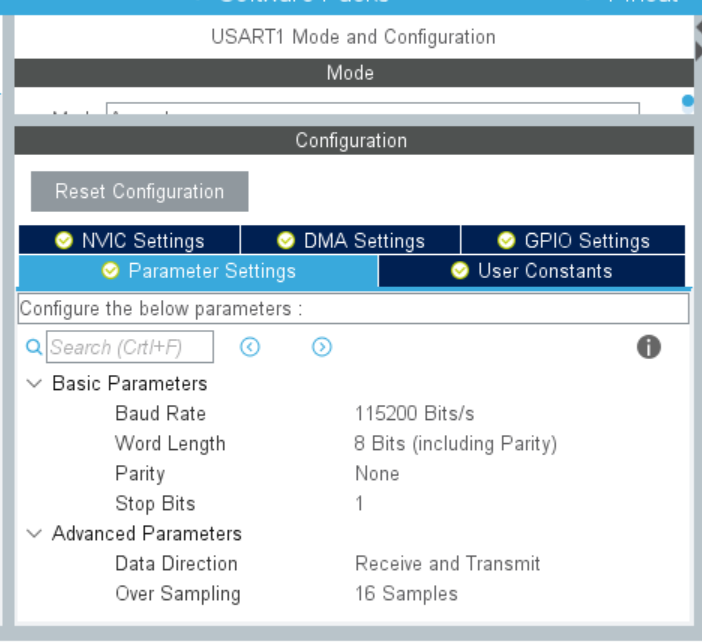

可以在界面的中间下部看到串口1的控制台

image-20201119082859857

这里对控制台的一些基本设置做出解释,之后做串口通信时您需要对这些数据进行统一,否则会有非常鬼畜的现象(

名称 用途
Baud Rate 波特率,一般都为115200,有时也有用9600
Word Length 数据位,一般为8
Parity 校验位,一般为None
Stop Bits 停止位,一般为1,有的地方称为One

我们这里全部使用默认参数配置

代码

完成以上配置之后

进入上方标签的project manager

设置project name和project location

之后找到这个东西

image-20201119084245670

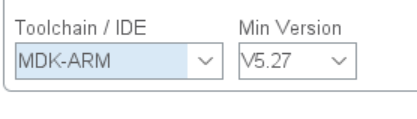

改成image-20201119084301138

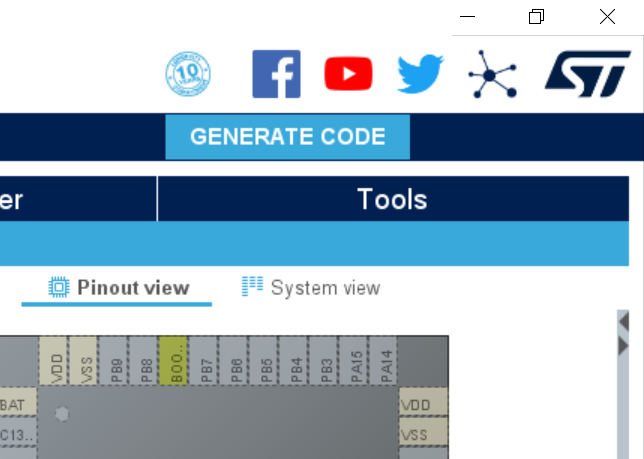

点击右上角GENERATE CODE

image-20201119084050798

完成之后点击open project,在keil中打开项目

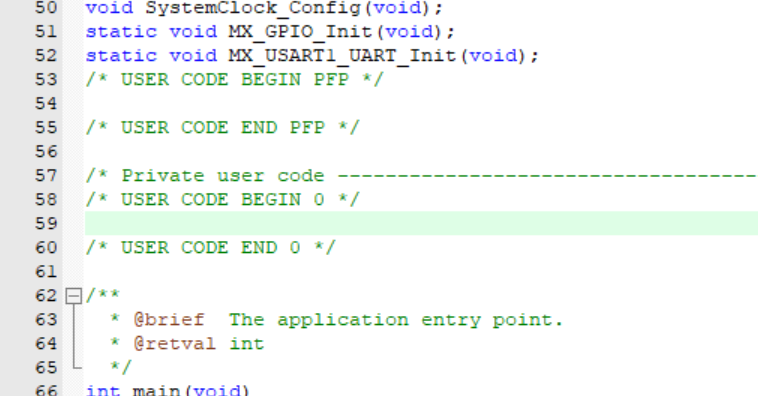

打开main.c,在这个绿色位置

image-20201119101532465

准备插入代码,这里说明一下,在使用CubeMX做开发时,我们的代码要写在注释USER CODE BEGIN和USER CODE END位置,防止下次更新代被覆盖

我们继续下一步操作,在上面说的位置插入代码

1
2
3
4
5
6
7
8
9
10
11
#include "stdio.h"
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#else
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#endif
PUTCHAR_PROTOTYPE
{
HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1 , 0xffff);
return ch;
}

此代码将printf重定向到串口输出

至此,教程结束

测试

代码

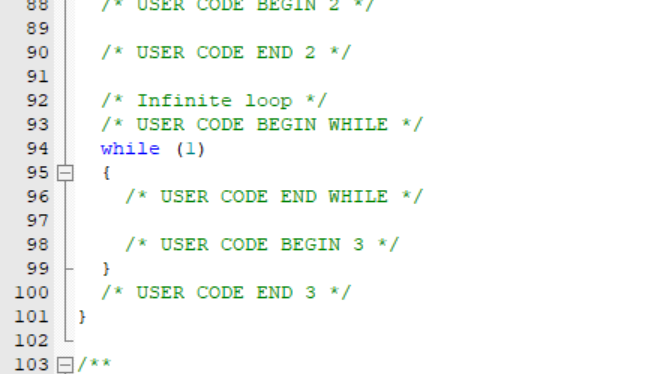

在main.c的主函数main()里面有一段这样的代码

image-20201119085407904

我们在USER CODE END WHILE之前写我们的测试代码

举个栗子

1
2
printf("Lakphy");
HAL_Delay(500);

这里的HAL_Delay是加一个延迟,防止串口通信频率太高卡死

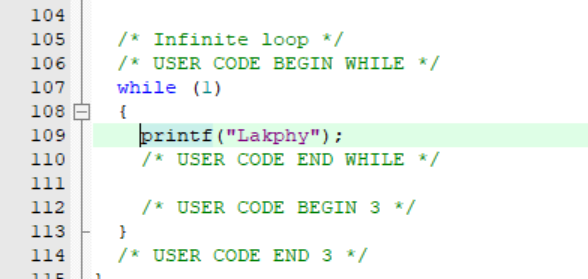

就是酱紫

image-20201119101703801

接线

这里给出jlink接线方式

下面是烧写程序用的

jlink stm32
GND GND
3.3V 3V3
CLK SCK
SWO DIO

下面是串口通信用的

jlink stm32 意义
TXD PA10 RX
RXD PA9 TX

亲测可以同时接在一起,没有任何问题

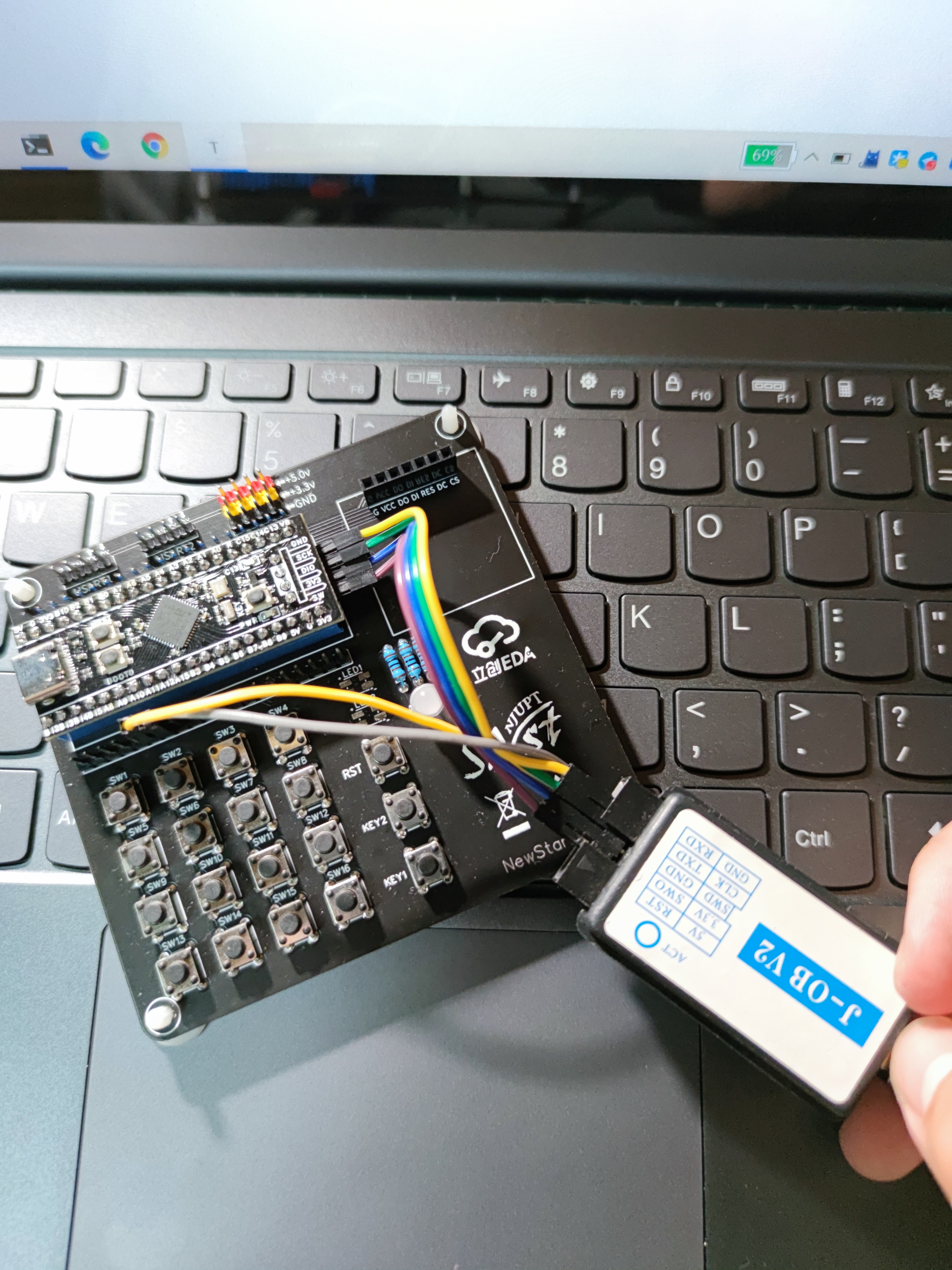

实物图

1605751787507

烧录

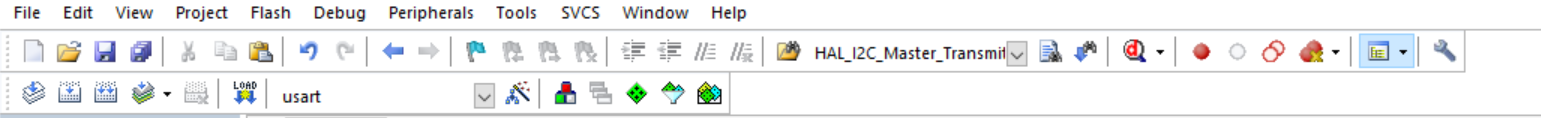

先进行一些必要的设置

image-20201119102121174

这一排东西

找到

image-20201119102146596

这个按钮

点击进入options

image-20201119102221026这里,改一下

改成这样(本来是可选操作的,但后面有操作需要它,所以这里都改成6.14吧)

image-20201119102546026

可以明显提升编译速度

看见这一排没有

image-20201119102626917

点Debug,找到这里

image-20201119102648641

改成我们的jlink

image-20201119102704659

然后点下面的ok保存设置

看到左上角一排按键有没有

image-20201119101730251

再放大

image-20201119101752181

左数第二个是编译,第三个是全部编译,右数第一个是烧录

一般第一次打开项目或者你出现莫名其妙bug时候都要用全部编译,其他都是直接编译就行了。如果不怕费时间直接每次都全部编译也没有问题(

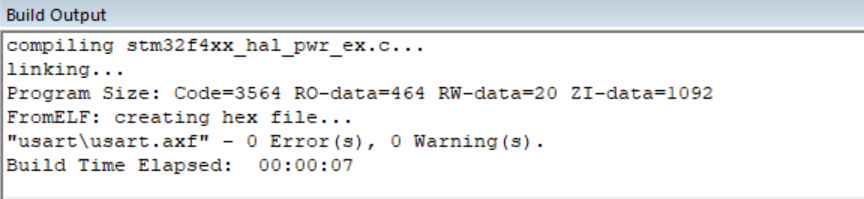

编译之后下面显示类似这样表示编译正常,没有错误

image-20201119102911942

重点是这个

image-20201119102929897

众所周知 Warnings都没啥用

然后点烧录

image-20201119103101164

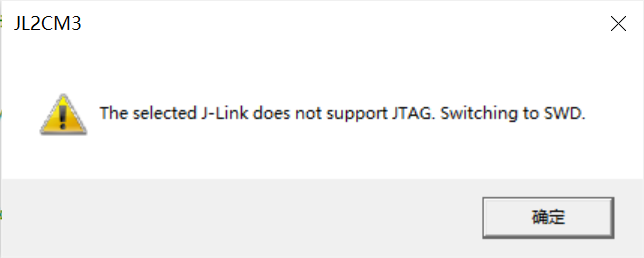

可能提示这个

image-20201119103224227

不理会

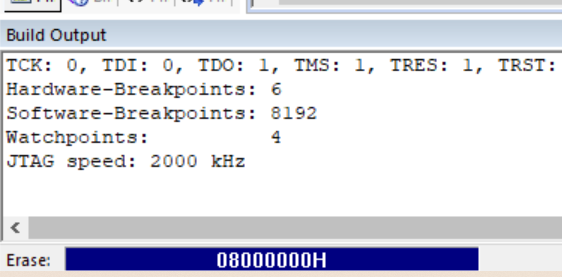

​ 然后看到下面这个

image-20201119103250347

继续等待

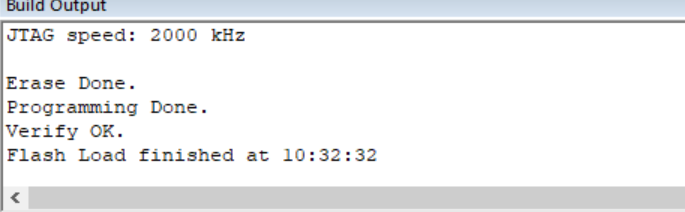

出现这个

image-20201119103316615

表明烧录成功

观察实验现象

不要断开jlink,打开串口调试助手

回忆我们之前在CubeMX做的配置

image-20201119082859857

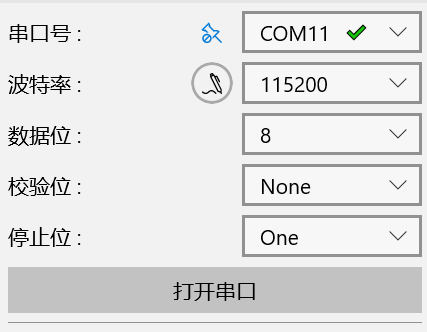

将其应用到串口调试助手

image-20201119113849949

这样

发现我们的参数和串口调试助手默认的一样,所以本次实验可以直接打开串口,无需配置

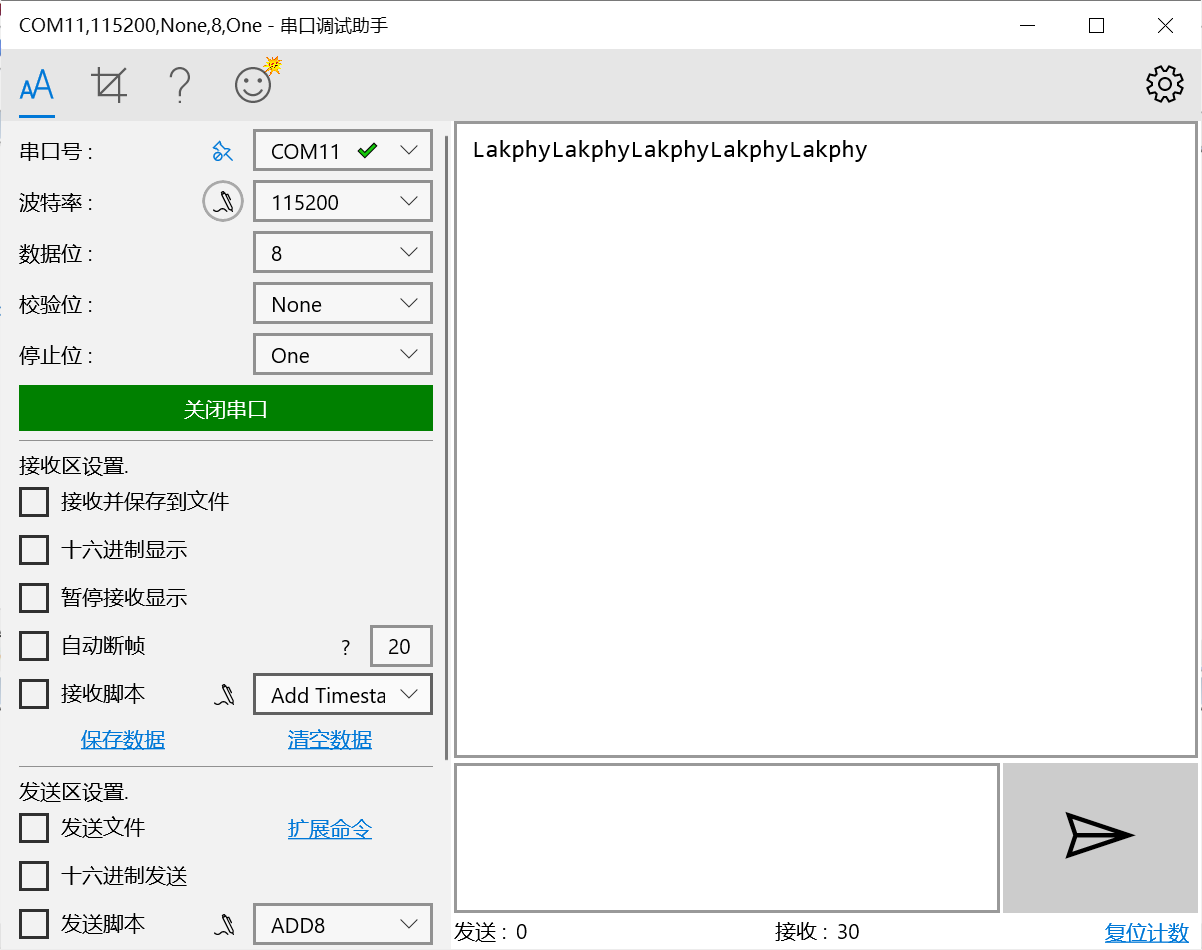

点击打开串口,可以看到右侧输出我们的printf内容

image-20201119114159068

结尾

至此教程结束

有兴趣小盆友可以根据我之前的代码研究一下HAL库的串口通信函数,自己实现一个scanf
