利用iPhone线性震动马达制作骨传导耳机

北京时间2015年9月10日凌晨1点,苹果公司在旧金山的比尔·格雷厄姆市政礼堂举行2015苹果秋季新品发布会。本次发布会中,发布了新品iPhone 6s、iPhone 6s Plus,Apple Watch更多的表带和机身款式、12.9英寸的iPad Pro、全新可以打游戏的Apple TV。其中,iPhone 6s与iPhone 6s Plus为广大果粉带来了诸多“黑科技”:3D touch、1200万像素后置摄像头、livephoto与4K摄录、强劲的A9处理器……这让去年因iPhone 6和5s相比提高不大而郁闷了一年的果粉们过足了瘾。然而,有一项真正名副其实的“黑科技”却被大众忽略了,甚至在发布会上也只是被一笔带过,那就是——Taptic Engine


这个Taptic Engine就是我们这篇文章的主角,就是线性震动马达。在苹果之后发布的产品中都会看到它,可以说,它是苹果之后发布的产品的灵魂,大幅提升了苹果产品的体验。

以致于苹果公司不惜浪费大量空间,在Apple Watch中也加入了Taptic Engine。


甚至在iPhone7之后,苹果使用来模拟实体按键按下的感觉。可见Taptic Engine的动力强劲。

这篇我们来利用Taptic Engine来制作骨传导耳机。

目标成品

目标为制作一个利用Taptic Engine震动发声的骨传导耳机。

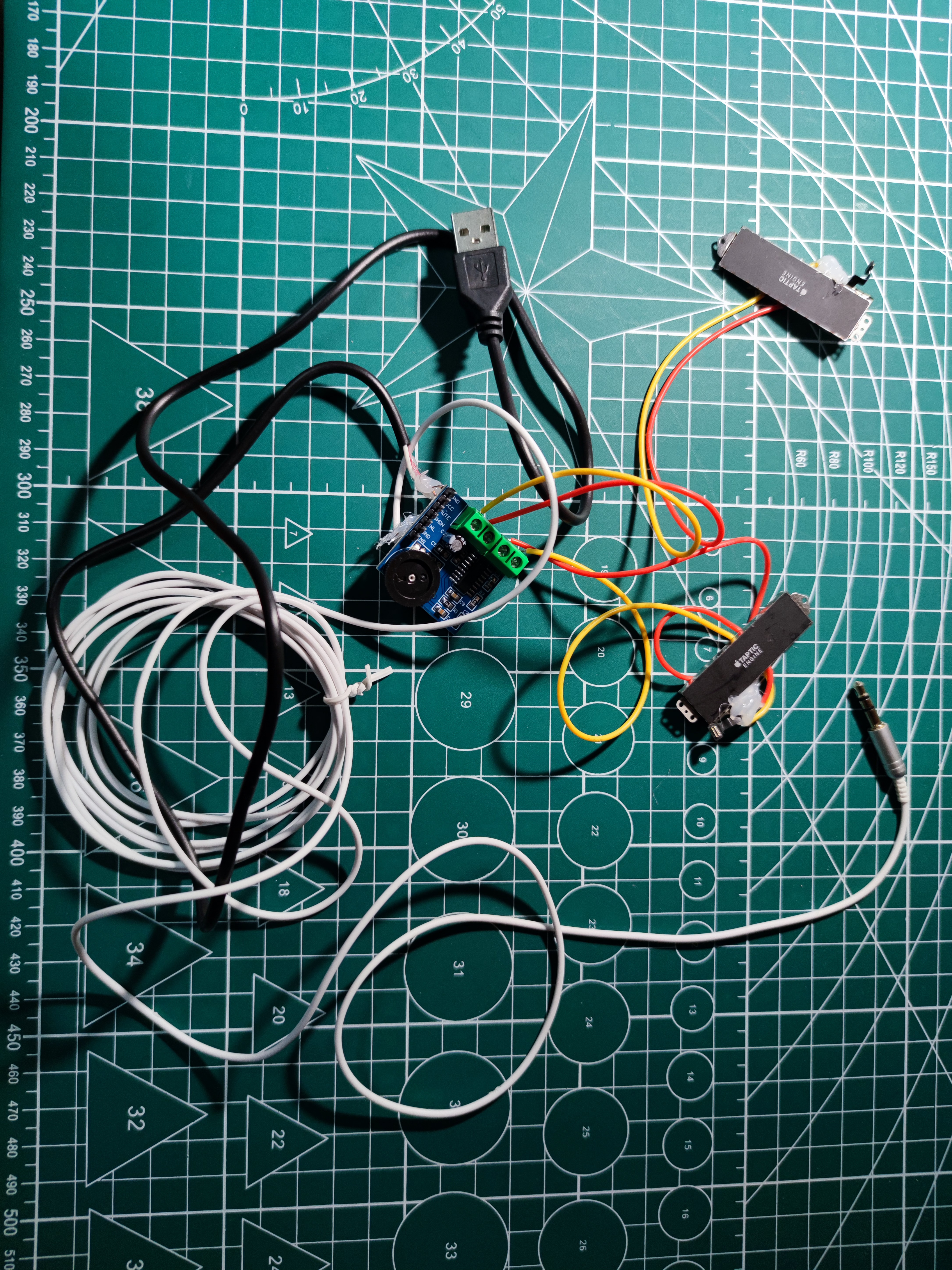

成品如图

1608721324144

材料准备

建议材料一览:

  1. iPhone 的 Taptic Engine 线性震动马达 *4
  2. 能用就行的3.5mm耳机线 *1
  3. 功放板 *1
  4. USB供电线 *1

1608721324085

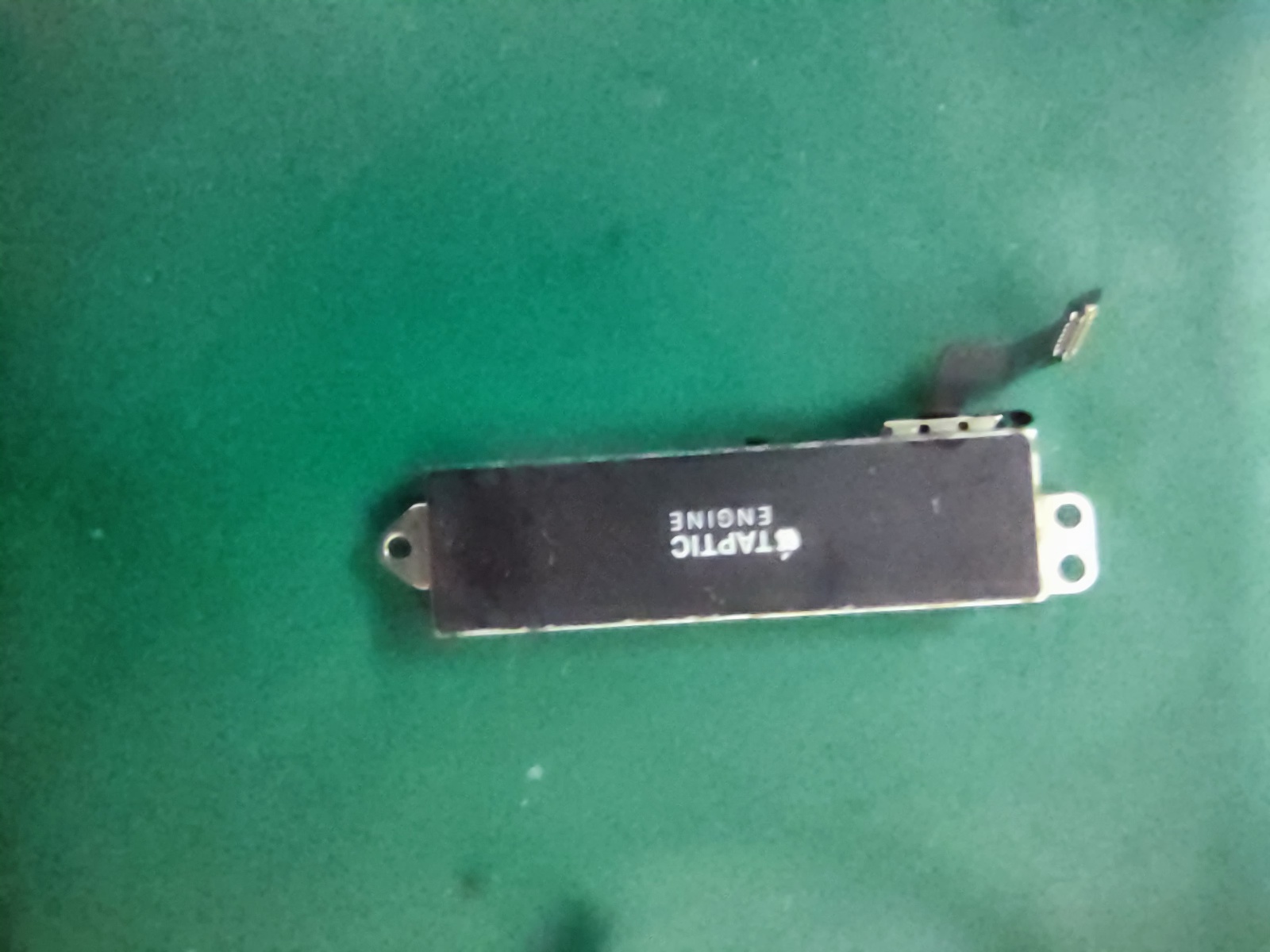

Taptic Engine

这里建议选择选择iPhone7Plus的Taptic Engine,主要原因是在iPhone7系列上苹果首次取消home键,并用Taptic Engine模拟home键按下的震动效果,再加上plus版本身就要大一些,选择iPhone7Plus的Taptic Engine是性价比较高的选择。我图中列出的Taptic Engine售价4RMB/个,据说是买贵了,读者可以自行上某宝寻找便宜的可靠的商家。

关于Taptic Engine的购买数量,按照需求,应该是只要两块就够了,但由于Taptic Engine的触点不好焊接,虽然焊接这个事情是右手就行,但手有时候也会丢,建议买4个备用,两个焊接两个备用。我个人是买了4个,焊废了1个。

1608721324262

3.5mm耳机线

这个要求不高,能响就行,另外建议不要买带线控的耳机,不方便改造。

功放板

前面放的那个板子是一个比较廉价的解决方案

1608721324223

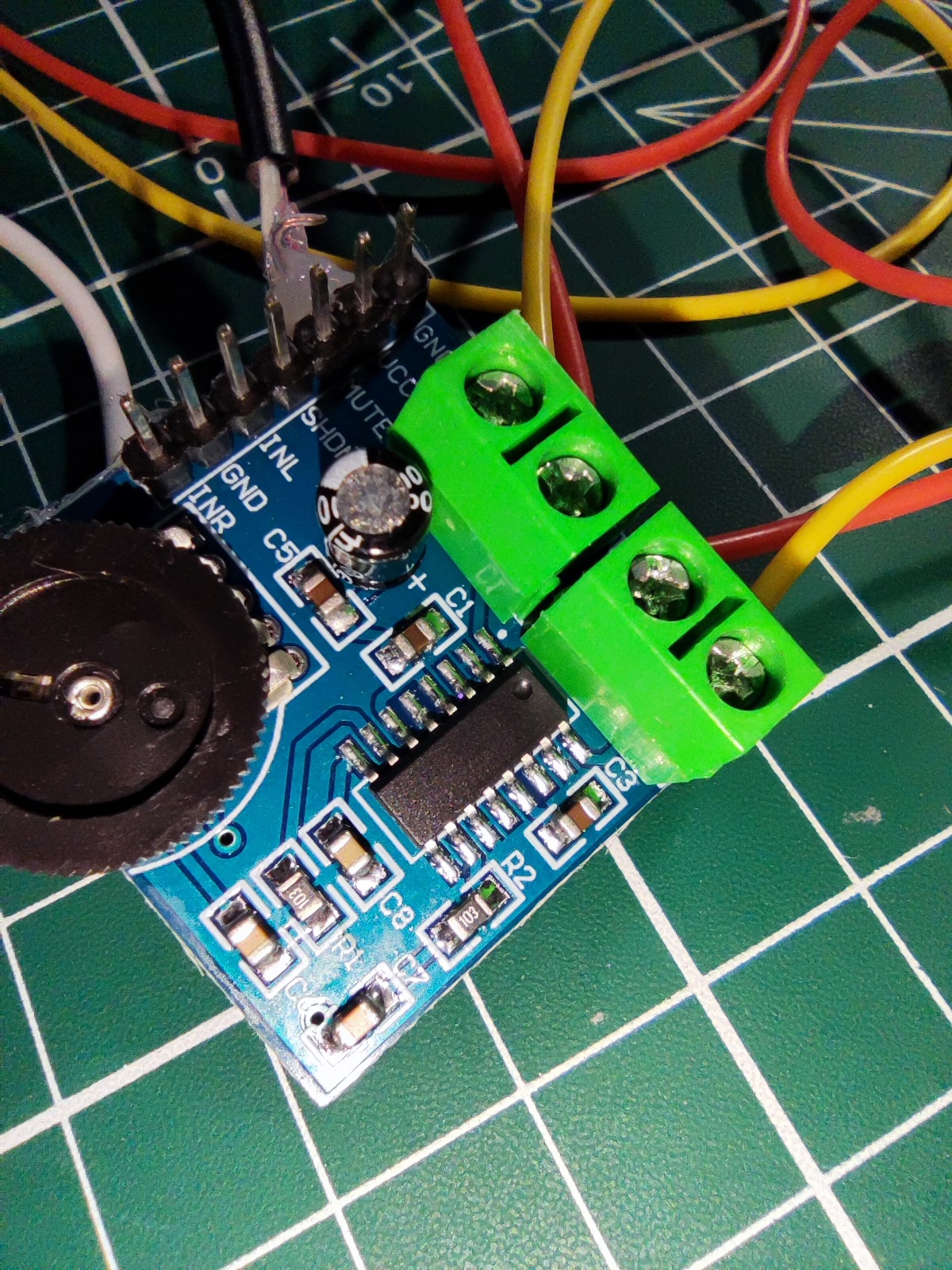

另外可以使用下面这个板子,贵两块,多一个电位器,可以调节音量。

1608721324134

USB供电线

这个啊,也是能用就行,要求只是有一个USB头就行了,方便用充电宝供电,可以像我一样选择USB转DC的供电线,之后再把DC头剪掉就行了。

开始焊接

焊接马达触点

马达有两种焊接方式,任选一种焊接方式即可

1、马达侧部

image-20201223193447349

马达侧部

image-20201223193108786

这里可以发现侧部有6个触点,我们使用左右两个触点,不分正负极

将耳机线的分支部分剪下,剖开首尾两部,会发现里面有两根线,在线头和触点上点一些焊锡,然后焊接在左右两触点上即可

16087213241731608721324232

2、马达排线上

image-20210110214759250

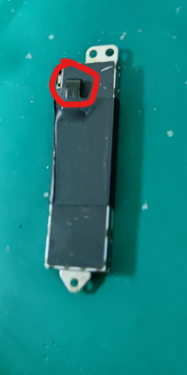

如图,这里时马达的排线,我们用小刀等工具将其表面划开

image-20210110214926296

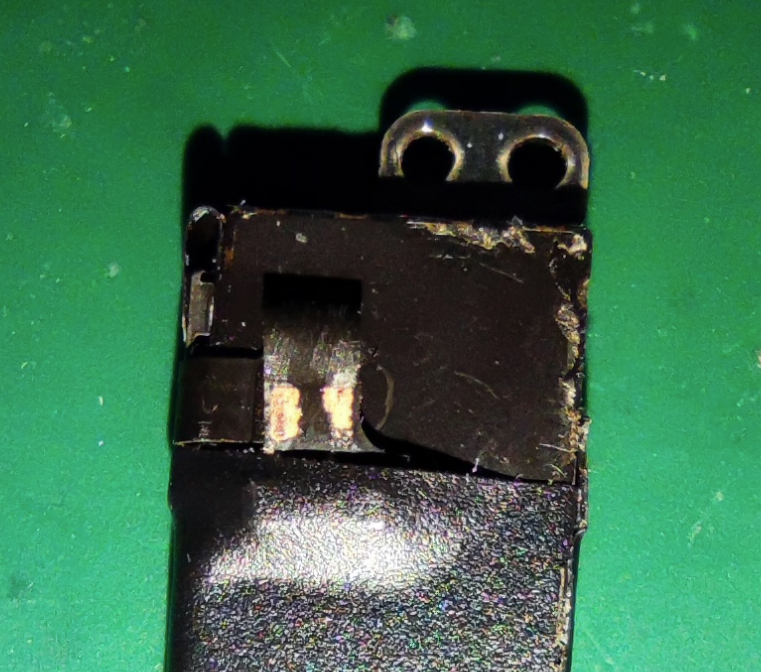

完事以后就是这个样子,这就是我们要的两个触点,不分正负极。

将耳机线的分支部分剪下,剖开首尾两部,会发现里面有两根线,在线头和触点上点一些焊锡,然后焊接在左右两触点上即可1608721324173

提醒

  1. 此步焊接较为复杂,也容易损坏马达,建议多备几个马达(某同学已经挂了好几块了)
  2. 由于焊点较近,建议焊接完成后用万用表测试一下,以防短路/断路
  3. 建议焊完并测试无误后直接上胶枪粘死,以防线松

焊接功放板

施工ing…….未完待续
